墨出しとは
- 工事ブログ
こんにちは、工事部の中村です。
今回のブログでは「墨出し」についてお話ししていきます。
弊社は木造住宅だけでなく、木造非住宅や鉄骨造など幅広い施工実績があります。さまざまな構造・用途に対応できる施工力の一端として、「墨出し」という重要な作業をご紹介できればと思います。
この度、リノベーション工事でRCマンションの墨出しを行いましたので、そちらの様子を撮影したので詳しくお話ししていきます。
墨出しとは？
墨出しとは、設計図をもとに建物の位置や寸法を、現場に「線（墨）」として描き出す作業のことです。
いわば、図面を実際の現場に写し取る作業であり、すべての工事の基準となります。
この作業を間違えると、その後の工程すべてに影響してしまうため、正確性はもちろん、先を読む力も求められる非常に重要な工程です。
墨出しの流れ

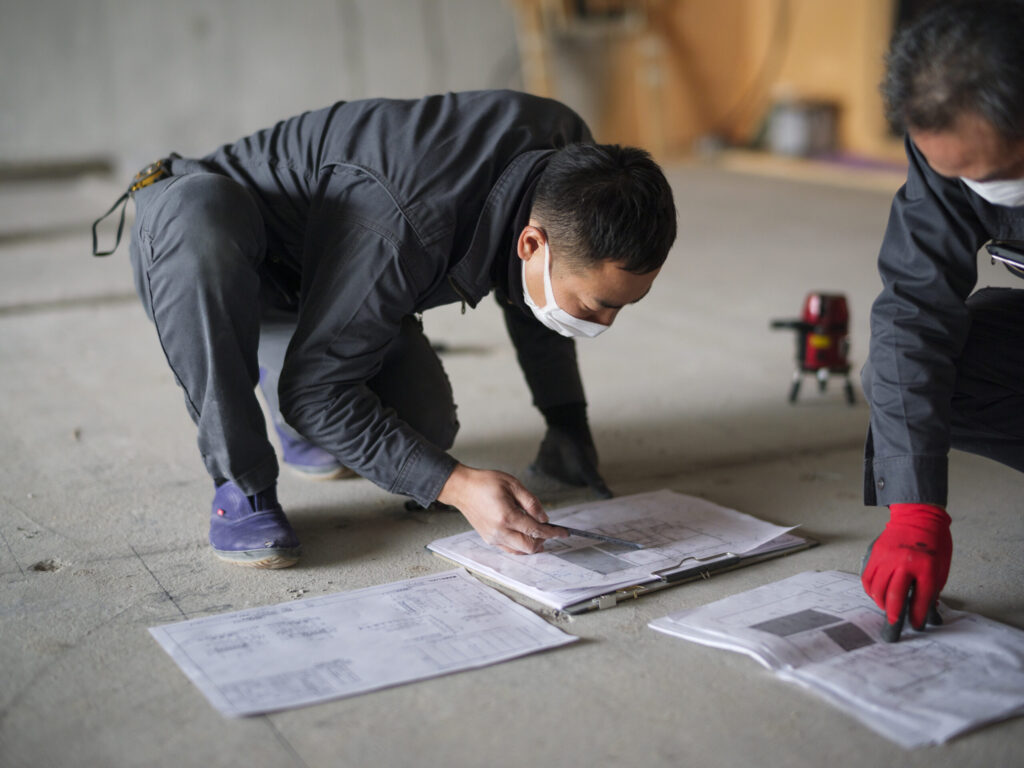

まずは図面をしっかり読み込むところから始まります。
設計図をもとに、基準となる線を決め、部屋の大きさや建具のサイズ、排水経路、ダクト経路などを確認していきます。
ただし、図面と現場では微妙に寸法が異なることもあります。
特にRCマンションの場合、躯体の精度や既存の壁・床の状況によっては、想定より寸法にばらつきが出ることもあります。
そのため重要なのは、「どの寸法を優先して確保すべきか」を判断することです。状況に応じて調整し、問題を未然に防ぐことがポイントになります。
実際の墨出し作業

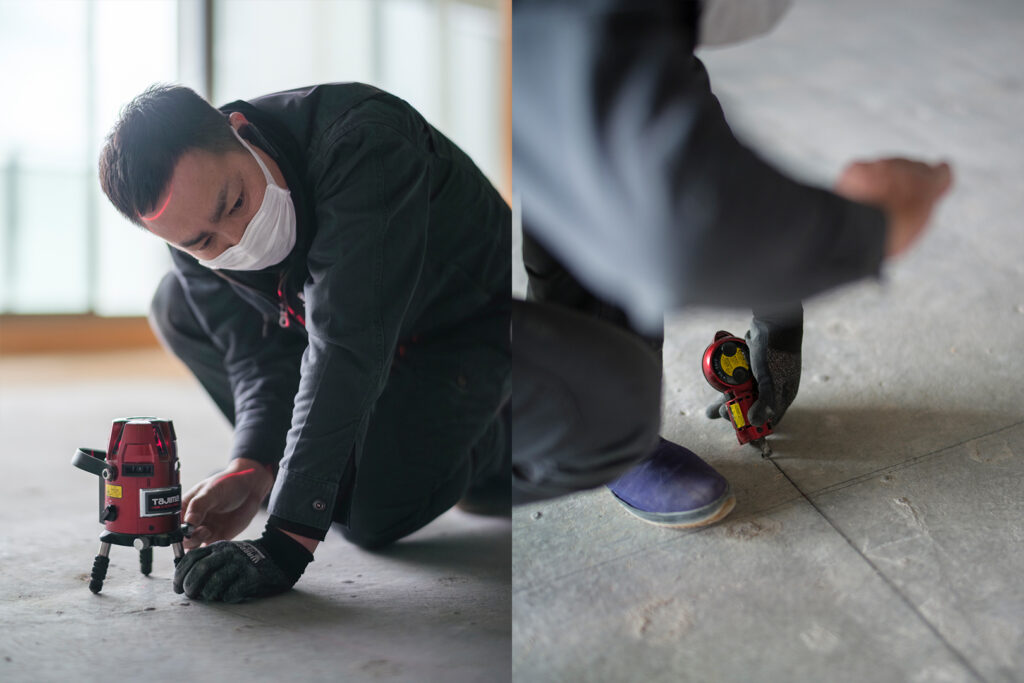

基準線を出した後は、レーザーを使って直角のラインを出し、部屋全体の寸法を割り出していきます。
その際、以下の点も同時に確認します。
- 建具の開口寸法がきちんと納まるか
- 排水経路の関係で床の高さ調整が必要か
- ダクトが問題なく通るか
図面上では問題なくても、現場では干渉することは珍しくありません。
今回のRCマンションでも、既存の配管位置と新設壁の取り合いがシビアで、そのままでは納まらない箇所がありました。
そのため、寸法の取り方を見直しながら、どこで調整するかを現場で判断し、墨出しを行っています。
その場で止まって確認し、納まりを考えながら調整していくのも墨出しの重要な役割です。
これらを踏まえて、最終的に壁の厚みや位置を決め、軽鉄業者さんが施工しやすいようにスタッド（壁下地）の位置まで墨を出していきます。
木造住宅での墨出し
木造住宅では、配線の取り回しや下地位置の確認、壁に取り付ける商材（手すり・棚・設備機器など）の位置出しとして、柱へ墨出しを行っております。
この段階でしっかり位置を出しておくことで、後工程での「付かない」「位置が違う」といったトラブルを防ぎます。
また、実際に墨出しを行うことにより、使い勝手の良し悪しを把握し、より良い提案を行うようにしております。
まとめ
墨出しは、建物づくりの「最初の基準」をつくる作業です。
見た目には地味ですが、この精度がそのまま建物の品質につながります。
実際の現場では、図面通りにいかないことも多く、
その中で「何を優先するか」「どう納めるか」を判断しながら線を出しています。
この最初の精度が、その後の工程のスムーズさや仕上がりに大きく影響するため、非常に重要な工程といえます。
お施主様の要望にしっかり応えられるよう、こうした見えない部分の作業も一つひとつ丁寧に行いながら、大切な家づくりのお手伝いをさせて頂いております。
